PICライターの製作

仕様

最初は手軽さからシリアルポートから電源を供給するタイプにしようと思ったのですが、調べているうちにUSB<->シリアル変換アダプタや一部の省エネノートPCでは電力不足で動作しないことがあるということが分かり、もっと確実に書き込める（はずの）ライタを製作することにしました。（MAX232などのインターフェースICを使ったブースターの使用も考えたけれど、これも確実では無い様子）

また、普段使うPICは18P(特に16F88や16F84A)が多いそうなので8～18Pに対応できれば良しとします。（8P使う時には下駄みたいなものを使用？）

ついでにICSP（In-Circuit Serial Programming、ISP(In-System Programming)ということもある）も使えれば便利そうなので、接続用の端子を設けることにします。

最終的な目標は以下の様になります。

今回のPICライタの目標
項目	内容
使用可能ピン数	8～18P(40Pまでいけると尚良し)
使用可能PIC(最低限)	16F88, 16F84A
PICとの接続	ICソケット or ZIFソケット (or ICSP)
PCとの接続	シリアルポート or USB<->シリアル変換アダプタ
外部電源	使用
互換性	JDMプログラマ互換
書き込みソフト(最低限)	IC-Prog 1.05D

回路は PICを始めようの「JDM互換オリジナル PIC プログラマーＴｙｐｅ２」を参考にさせていただきました。

回路と基板パターン

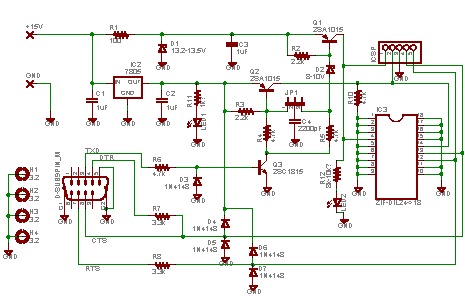

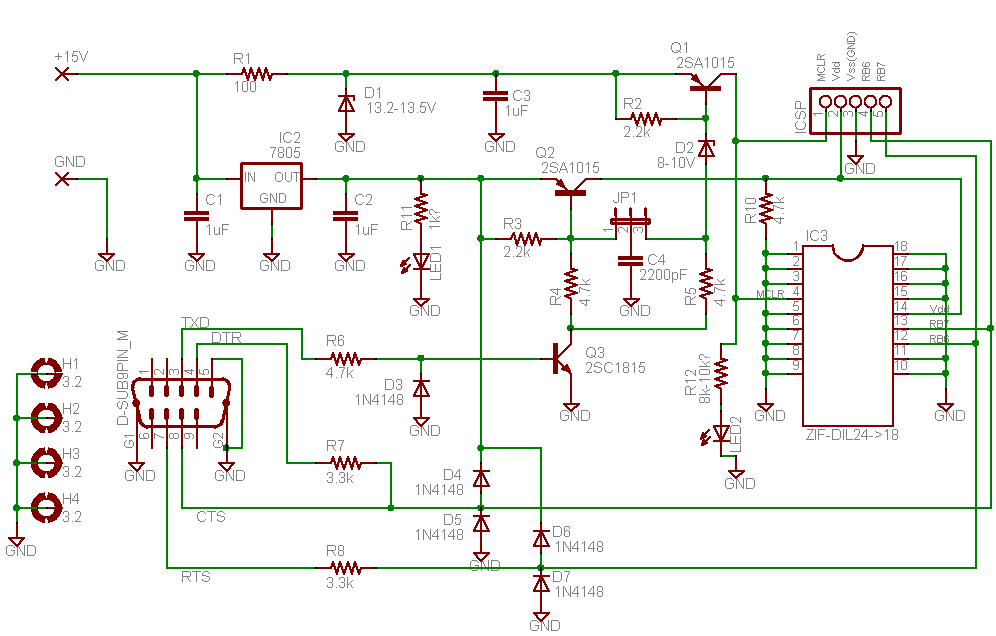

回路図(クリックで拡大)

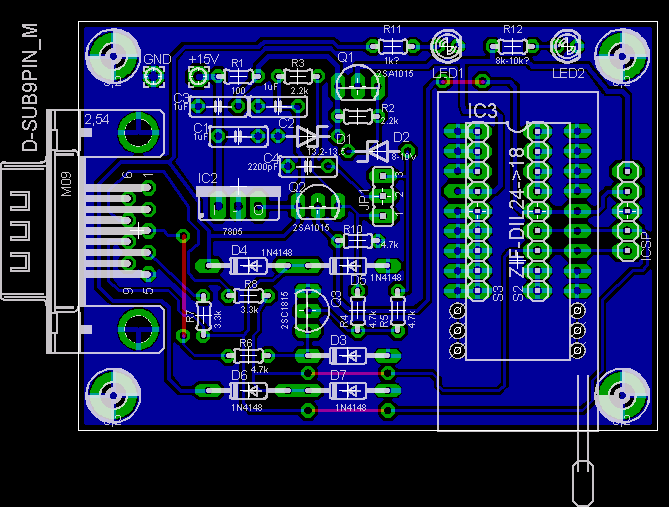

配置と基板パターン(クリックで拡大)

配置の仕方などが微妙なのは気のせいです。実は私はこれが初めてのパターン設計というのもきっと気のせいです。

パーツリスト

	値	個数
抵抗	100	1
	2.2k	2
	3.3k	2
	4.7k	4
	約1k	1
	8k-10k	1
ダイオード	チェナー 13.2-13.5V	1
	チェナー 8-10V	1
	汎用 1N4148など	5
LED	好みで	2
トランジスタ	2SA1015	2
	2SC1815	1

	値	個数
コンデンサ	1uF 積層セラミック	3
コンデンサ	2200pF マイラーorセラミック	1
3端子レギュレータ	7805 or 78L05(*)	1
Dサブコネクタ	基板取り付け型 9Pオス	1
ICソケットまたはゼロプレッシャーソケット	18P 18-24P	1
ピンヘッダー	1列のもの	1
ジャンパーのプラグ		1
電源用ジャック		1
ACアダプタ	14-15V	1

抵抗器は在庫の関係で、足の間隔0.2inchの金属皮膜抵抗を使っています。普通は1/4Wのカーボン抵抗で問題ありません。
LED1は電源確認用、LED2は書き込み動作確認用になっています。

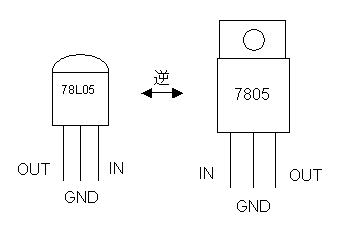

(*)IC2の3端子レギュレータは78L05（トランジスタのような形）を使った方が頭が飛び出さずに済みます。（7805と78L05は足の配置が逆なので注意。上の基板パターンの図は7805の場合です。）
ZIFソケットは18Pのものが売っていないので24Pのものを代用できるようにしています。余ったピンは何かに使えそうな気もします。
ZIFソケットを使わない場合には標準的な18PのICソケットが使えます。（余った部分にはJP1の説明でも書いておくと良さそう）
JP1のジャンパーはうまく書き込めない場合に差し替えてみる（または両方オープン）でうまくいくことがあるようです。

ICSP用の端子は下記の様になっています。ピン番号はLEDに近いほうから1～5です。

ICSP端子
ピン	信号名
1	MCLR(13V)
2	Vdd(5V)
3	Vss(GND)
4	RB7
5	RB6

回路図と基板パターン作成はEAGLEを使用しました。本当はもっと高密度にできるのかもしれませんが（というかできると思う…）製作のしやすさと確実な動作のためにこのようになりました。

基板

(クリックで拡大)

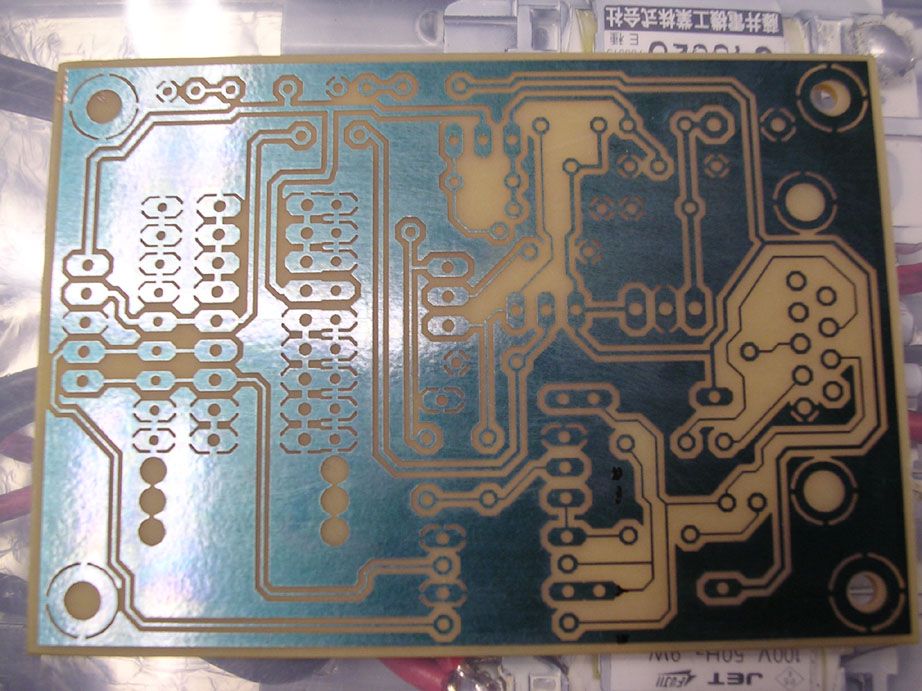

とりあえず、感光とエッチングの終わった基板です。
